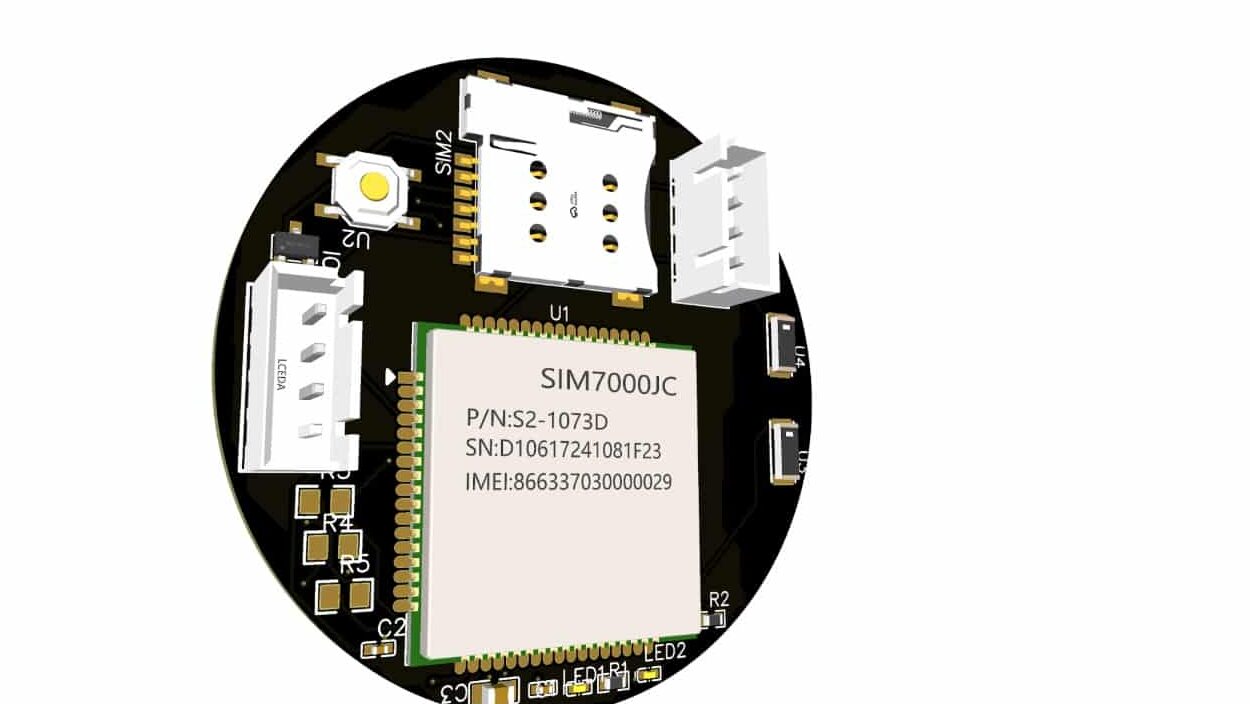

GPS和GSM模块是GPS跟踪器以及细胞IoT系统设计和原型制作中使用最广泛和最重要的组件之一。本文指出：但是，这些模块中的大多数都很昂贵，通常以单独的单位提供。如果您的设计需要相同的功能，则需要购买两个单独的模块，这将增加整体设计成本并影响材料清单（BOM）。此外，这些模块通常很大，因此不符合临界大小的微型和紧凑设计。为了解决这个问题，我们设计了最小的3 cm GPS和GSM模块，以集成到单个芯片中。该解决方案简化了紧凑型GPS跟踪器和细胞IoT系统的原型和设计。最好的部分是什么？硬件AY绝对打开资源，使您可以根据需要更改设计并将其改编为您的个人项目。我们在开放资源中提供完整的材料清单，PCB的示意图和设计ld。照片1。GPS和GSM组合模块材料设计GSM + GPS模块电源系统用于电源系统，我们使用3.3V LDO调节器IC，因为芯片需要相同的电压-putatum -putatum范围，因此我们使用LDO，为我们提供了3.3V的输出电压，当前800mA至1A。 LDO IC需要两个电容器用于输入和输出。 LDO调节器需要一些外部组件，非常适合紧凑的设计。该电路包括：输入电容：LDO输入中的10μF陶瓷电容器，用于拍摄输入电压和过滤器噪声。将电容器放置在输入引脚附近，以减少迹线的电感。输出电容器：LDO输出中的10μF陶瓷电容器，以确保稳定性并降低输出电压波纹。低电容器ESR（等效抗性系列）可提高性能。 LDO IC：将输入电压（例如3.6V -5V从电池或外部电源）转换为稳定的3.3V输出的核心调节器。旁路电阻（选项AL）：根据LDO模型，可能包括一个小电阻器，用于热或电流限制保护。输入电压的范围从3.7 V Lipo电池或5V外部电源（通常用于物联网原型制造）。低差-ldo下垂会变化，即使输入电压接近3.3V，也可以确保有效的操作。图3。电源系统在这里指示，我们使用的芯片提供了两个指示选项，以指示网络和GPS状态。因此，我们在芯片中添加了带有1K电阻的LD和这些指标。图6。表明我们将将天线与其结合在一起。您可以更改设计以适合车载天线，UFL天线连接器，但是在这种情况下，我使用了1厘米的SMD天线。接下来，我们使用和真实的空间，并将外围引脚连接到芯片引脚。最后，我们添加了用于访问和与GPS和GSM模块交谈的连接器。图7。针对微型3cm GP和GSM MO设计的GPS和GSM组合模块的完整电路现在，我们设计了PCB，并根据需要放置成分。在这里，我设计了一个3厘米的PCB。图8 PCB的Disenyo此外，我们以前又为可穿戴设备和物联网建立了Lora + GPS模块的最小开放资源。您也可以检查一下。
